LSDWB-EP在线微波水分仪

描述

LSDWB-EP微波在线水分仪

一、工作原理

根据微波穿透介质时产生的微波能量衰减量来计算水分的百分比含量。水是一种极性分子，当特定2.4GHz频率的微波穿透物料时，物料里面水分子O-H键会吸收特定频率的微波能量。微波发射探头从皮带下方发射微波能量，穿透整个皮带后被皮带上方的微波接收探头接收剩余的微波能量，同时加配一个超声波高度补偿探头，测量皮带上物料的厚度。

微波从位于输送带下方的微波发射探头发射能量，透过皮带及物料后被皮带上端微波接收探头接收剩余的微波能量（见下图）。根据微波能量值的衰减，利用超声波高度补偿探头计算瞬时高度，根据计算损失的微波总能量和瞬时高度值的比值（用超声波高度补偿探头计算物料高度的变化模拟物料质量变化），利用系统软件即可计算出物料的含水率。

由于微波原理是完全穿透过程物料，所以皮带上整个物料厚度的平均水分都能被测定。

微波水分仪不仅仅测试物料表面的水份，同时也测试物料内部的水份。

该技术保证了测量的准确性和精度，物料的颜色和表面结构，水蒸气和粉尘都不会影响测量结果。

二、技术优势

1. 测量的是总水（被测物料的表面和内部水分之和）测试结果更具代表性。
2. 非接触测量：不会磨损探头，不会粘着物料，不会影响生产过程。
3. 提供瞬时测量值（实时测试）来用于过程控制。
4. 测量精度高，均匀物料精度1-0.3%。
5. 免维护，运行成本低。
6. 发射能量低，不会改变物料的性质，安全可靠。
7. 不受环境粉尘，水蒸气因素影响。抗干扰能力强。
8. 不受物料颜色变化及阳光照射的影响。
9. 测量方式：微波穿透式。

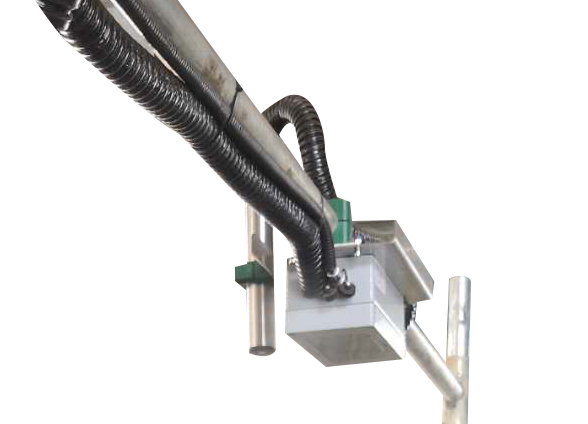

10. 标准配置：微波发射探头,微波接收探头,超声波高度补偿探头,微电脑中央处理系统。

三、产品特点

1. 高性能、高精度、高重复性；
2. 连续在线测量，可通过人机接口或连至工厂的控制系统；
3. 实时的显示水分含量；
4. 高可靠性，易于安装，调试和操作；
5. 免维护，无活动部件；
6. 与工厂无缝的集成，可与大部分的 DCS/PLC 兼容；
7. 并可提供客户化的数据分析和显示画面；
8. 非接触式测量，不影响物料的运输；
9. 操作安全，不含放射性源，微波信号仅限于天线之间。

四、规格参数

五、应用领域

• 钢铁行业：烧结混合料、矿渣、焦炭、煤炭、球团矿
• 煤炭行业：煤块、泥煤、煤粉、精煤
• 烟草行业：烟包、烟叶、烟丝、烟梗等。
• 造纸行业：整车废纸、整车木片/竹片、整包废纸微波水分测量、纸浆板
• 木材行业：密度板木屑、木片
• 生物质发电行业：整车木片、树皮水分、输送带上煤炭水分检测
• 其他行业：纤维行业、砂石行业、食品行业、锌矿、铜矿、镍矿、铝土矿、膨润土、洗衣粉、陶瓷粉、污泥、沙石泥土等
• 农牧行业：农作物秸秆、粮食谷物及其制品、砂糖、 饲料、玉米胚芽等

六、安装说明

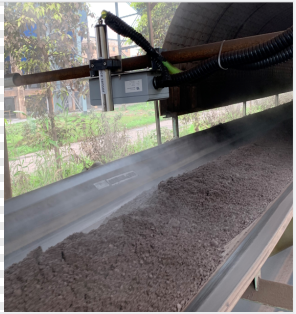

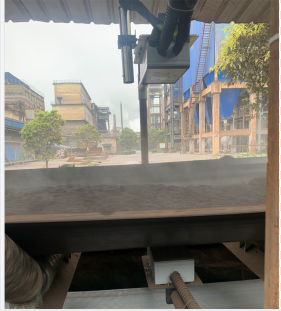

发射探头安装在输送带的下端，接收探头和超声波质量波长探头安装在输送带的正上方。

水分仪可以安装在不同的应用环境,例如管道中(没有金属),容器中，漏斗和输送带。

在一般情况下，微波水分仪需要配置一个非接触的高度补偿探头在输送带上，用于补偿物料的高度变化。因此水分仪可以应用在任何场合。

若是测量稳定的物料，我们成功的经验是加配一个高度补偿探头（标准型探头补偿物料厚度40cm，特殊定制型号可补偿物料厚度1m），当物料的密度没有改变的情况下,距离补偿是最佳的方式。当微波穿透被测物料，距离探头的精度很高，这样可以用最少的成本来给予最好的测试结果。
