LSD-300M在线红外水分仪

分类: ,
订购热线:0592-5231876

描述

LSD-300M型红外水份仪是采用光栅式红外水份仪,其稳定性比六光束、八光速大大提高。平均测试精度可达0.1%-0.5%左右(视被测物料而定),满足生产工艺要求。

而LSD-300M型红外水份仪可以在传送带上快速连续测量,且非接触被测物料,实现在线动态实时检测,反应时间仅为8ms,实现了对产品含水率的实时控制。

一、工作原理

  1. 水分子中的氢-氧键会吸收特定波长的近红外线(特定测量波段1.94μm),在特定波长下,所反射回去的近红外线能量和物料中水分子吸收的近红外线能量成反比,根据能量的损失量计算出被测物料的含水率。
  2. 当水分子被特定的能量带激发时变成振动态,在光谱的近红外部位,该波段对于水分子特别强烈,同时仪器在发射、过滤和接收能量方面更容易实现。
  3. 近红外线测量技术是一种非破坏性,非接触式的实时测量技术。

探头是内部执行所有系统测量和处理功能的智能设备,并直接输出经校准的测量值。还能生成微型电脑和触控电脑上的显示内容。

二、功能特点

  1. 非接触式,应用红外技术以漫反射方式对水份进行测定
  2. 多通道设置,同一台仪器满足测量不同类型物料的需求,LSD-300M型水分仪共有50个通道,每个通道编号代表一组上述的通道参数,改变通道编号,即选择了不同的通道参数,以适应同一台仪器测量不同类型的物料的需求。
  3. 基本不受外界光变影响、具有温度自动补偿基本不受外界温度变化的影响长期稳定性好。
  4. 安装简单、操作方便快捷,仪器的安装调试只需几天,安装调试期间不影响正常生产。LSD-300M系列水份仪采用预定标,现场只需修正截距(零位)就可以完成标定工作。仪器采用单片机进行数字运算,简化的触摸式操作,非常适用于一般的操作工人。

三、结构特点

  1. 高度集成的电子器件,SMT技术的电路板,故障率低、质量稳定可靠
  2. 动态的实时诊断系统、无需定期保养
  3. 可加内置式冷却系统
  4. 可加内置式产品温度测量系统
  5. 5.   对物料颜色/配方的敏感性小,适用性更佳
  6. 6.   滤光片比传统品牌设计的更小,受带宽的影响更小
  7. 7.   电源以及数字信号输出和主机分离,避免了常规输出信号受到内部温度的影响,信号更加稳定
  8. 8.  输出信号方式更多, RS485、4-20mA模拟信号和USB接口可选配

四、规格参数

型号LSD-300M
测量范围0~50%(物料表面无渗水)
静态精度±0.2%
测量精度±0.2-0.5%
分辨率0.01%
测量速度0.125秒
标定调校快速标定、预标定,无需日常再标定
响应时间0-60秒
滤波范围0-2.5%
信号输出RS485、USB
数据处理支持测试数据储存及导出
控制方式7寸彩色触控屏
工作温度0℃~50℃
环境湿度5-90%
工作距离250mm±100mm
工作电源220V 50Hz
功率约150W
光干扰不受外界环境光变化影响,探头无须遮光罩
l 温度影响具有温度自动补偿基本不受外界温度变化的影响

五、应用领域

  • 钢铁行业:烧结混合料、球团原料、干燥前后、造球等。
  • 有色金属:铝土矿、铜精矿、矿物砂、镍矿、金银铅锌精矿、氧化铝以及有色冶炼等
  • 烟草行业:烟包、烟梗、烟叶、烟丝、复烤、烟枝等
  • 粮食行业、食品加工、陶瓷行业、玻璃行业、水泥行业、制药行业、化工行业、木材行业、造纸行业、纺织行业等。

六、安装说明

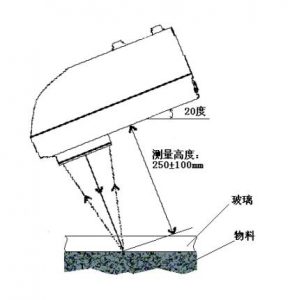

1.探头安装方式
